Ethernet Interface

LAN구간을 연결하는 Interface이며 IEEE에서 지정한 표준 Protocol이기 때문에
통신방법 , 전송속도 , 대역 폭등이 표준으로 규정되어 있기 때문에
연결을 실시하게 되면 Layer 2까지는 기본적으로 통신이 실시된다.


                          192.168.12.0/24                          192.168.23.0/24
                  S1/0                              S1/1    S1/0                              S1/1
              R1-------------------------------R2-------------------------------R3
               |                                             |                                            |
            Fa0/0                                        Fa0/0                                     Fa0/0
               |                                             |                                            |
             SW1                                        SW2                                        SW3
       192.168.1.0/24                            192.168.2.0/24                           192.168.3.0/24


1. R1
Router# conf t
!
Router(config)# hostname R1
!
R1(config)# interface fastethernet 0/0
R1(config-if)# no shutdown    : Layer 1 활성화 상태로 전환
R1(config-if)# ip address 192.168.1.254 255.255.255.0  : Layer 3 주소 할당 (Layer 2는 표준이므로 설정 생략)

* 정보 확인

R1# show ip route : Routing Table 확인
C    192.168.1.0/24 is directly connected, FastEthernet0/0

R1# ping 192.168.1.1    : PC  <-----  G/W
R1# ping 192.168.1.2    : PC  <-----  G/W
R1# ping 192.168.1.3    : PC  <-----  G/W
PC> ping 192.168.1.254 : PC  ----->  G/W

R1# show arp : ARP Table 확인
Protocol  Address          Age (min)  Hardware Addr     Type   Interface
Internet  192.168.1.1                 1   000A.F326.2AD5   ARPA   FastEthernet0/0
Internet  192.168.1.2                 0   00D0.BA4B.B3A2  ARPA   FastEthernet0/0
Internet  192.168.1.3                 0   000C.858D.7C45   ARPA   FastEthernet0/0
Internet  192.168.1.254              -   00D0.BC20.3901   ARPA   FastEthernet0/0


R1# show interface fastethernet 0/0
FastEthernet0/0 is up, line protocol is up (connected)
  Hardware is Lance, address is 00d0.bc20.3901 (bia 00d0.bc20.3901)
  Internet address is 192.168.1.254/24
  MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,
     reliability 255/255, txload 1/255, rxload 1/255



2. R2
Router# conf t
!
Router(config)# hostname R2
!
R2(config)# interface fastethernet 0/0
R2(config-if)# no shutdown
R2(config-if)# ip address 192.168.2.254 255.255.255.0

* 정보 확인

R2# show ip route
R2# show arp
R2# show interface fastethernet 0/0
R2# show running-config
R2# ping 192.168.2.1  : PC3통신
R2# ping 192.168.2.2  : PC4통신



3. R3
Router# conf t
!
Router(config)# hostname R3
!
R2(config)# interface fastethernet 0/0
R2(config-if)# no shutdown
R2(config-if)# ip address 192.168.3.254 255.255.255.0

* 정보 확인

R3# show ip route
R3# show arp
R3# show interface fastethernet 0/0
R3# show running-config
R3# ping 192.168.3.1  : PC3통신
R3# ping 192.168.3.2  : PC4통신

네트워크 정의

1. 사회적 관점에서의 네트워크

- 효율적인 정보의 공유를 목적으로 사람과 사람이 모여서 형성된 조직을 의미합니다.

예) 팬클럽 , 동호회 , 카페 등...

- 이러한 모임의 규모가 확장됨에 따라 효율적인 정보의 공유를 위해서는 규약이나 규칙이 필요합니다.
예) 등업제, 실명제 등...


2. IT 관점에서의 네트워크
- 효율적인 데이터의 전송을 위해서 장비와 장비 간을 연결해야 합니다.
예) 강의장 , 사무실 , PC방...

- 이러한 네트워크가 확장됨에 따라서 효율적인 데이터 통신을 위해서 규약이 필요합니다.
예) Protocol

* Encapsulation [캡슐화] : 데이터만으로는 통신이 실시되지 않는다. (통신을 실시하기 위해서는 주소 필요)

  데이터를 효율적으로 전송하기 위해서는 기존의 데이터에 새로운 데이터가 추가되는 형식을 캡슐화라고 한다.

  이때 새롭게 추가되는 정보에는 반드시 Source address (출발 주소)와 Destination address (도착 주소)가 포함된다.

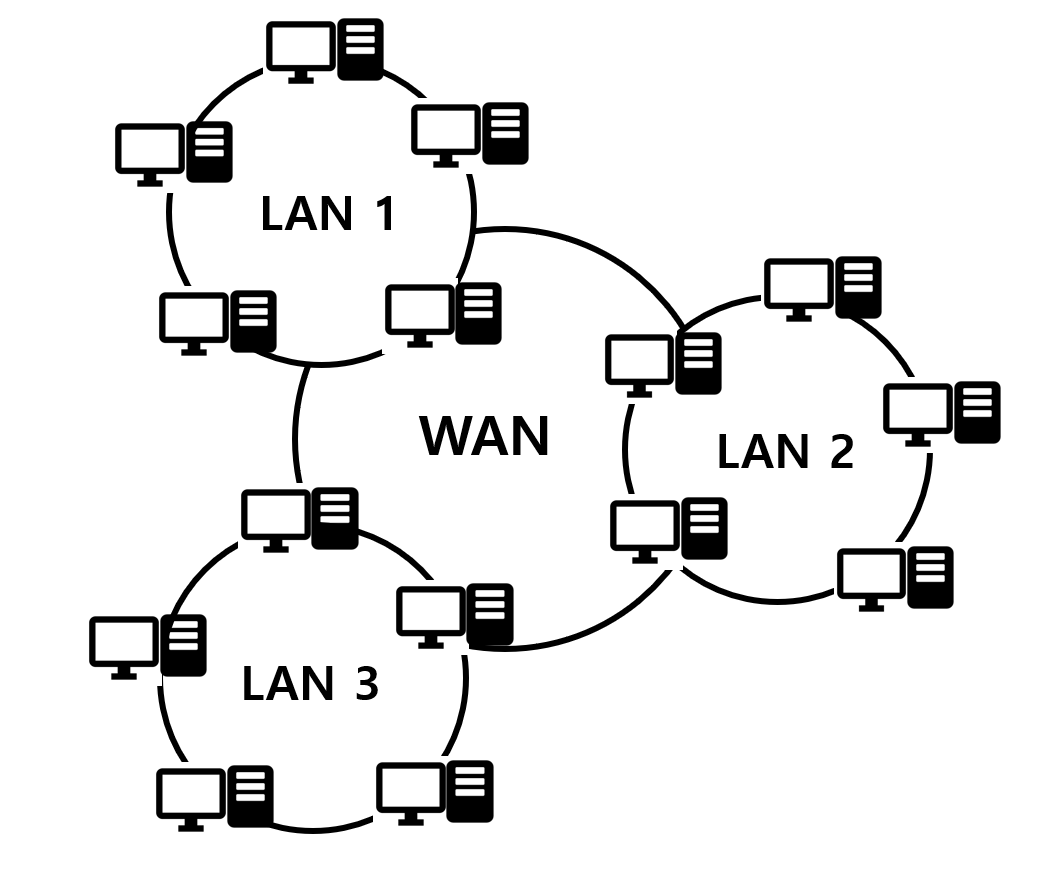

네트워크 구성( LAN / WAN )

네트워크는 용도나 크기에 따라서 LAN , WAN으로 구성이 가능합니다.

1. LAN (Local Area Network)

- 통신 주체인 자신이 포함된 동일 네트워크를 의미하며 비교적 작은 범위로 구성됩니다.

- 연결 방법 : LAN 장비를 사용하여 연결
- 연결 장비 : NIC (랜카드), Switch, T/P Cable

- 특징 : 네트워크 구축 시 비용이 증가하지만 통신, 유지/보수 비용이 감소합니다.

- 통신 Protocol : Ethernet (IEEE에서 지정한 LAN구간 표준 Protocol)

Ethernet : 10 Mbps
Fast Ethernet : 100 Mbps
Gigabit Ethernet : 1,000 Mbps

- 통신 주소 : Mac-address (16진수 48bit, HH-HH-HH-HH-HH-HH)

2. WAN (Wide Area Network)
- 자신이 포함되지 않은 외부 네트워크 구간을 의미하며 비교적 큰 범위로 구성됩니다.
(분리된 LAN과 LAN을 연결하는 네트워크)

- 연결 방법 : WAN장비를 사용하여 연결
- 연결 장비 : Router

- 특징 : 일반적으로 ISP (인터넷 서비스 사업자)로부터 임대회선을 사용하기 때문에 네트워크 구축 비용이 감소하지만 통신, 유지/보수 비용이 증가합니다.

- 통신 Protocol : IP (Internet Protocol : IANA에서 관리)
- 통신 주소 : IP address (10진수 32bit , A/B/C/D)
